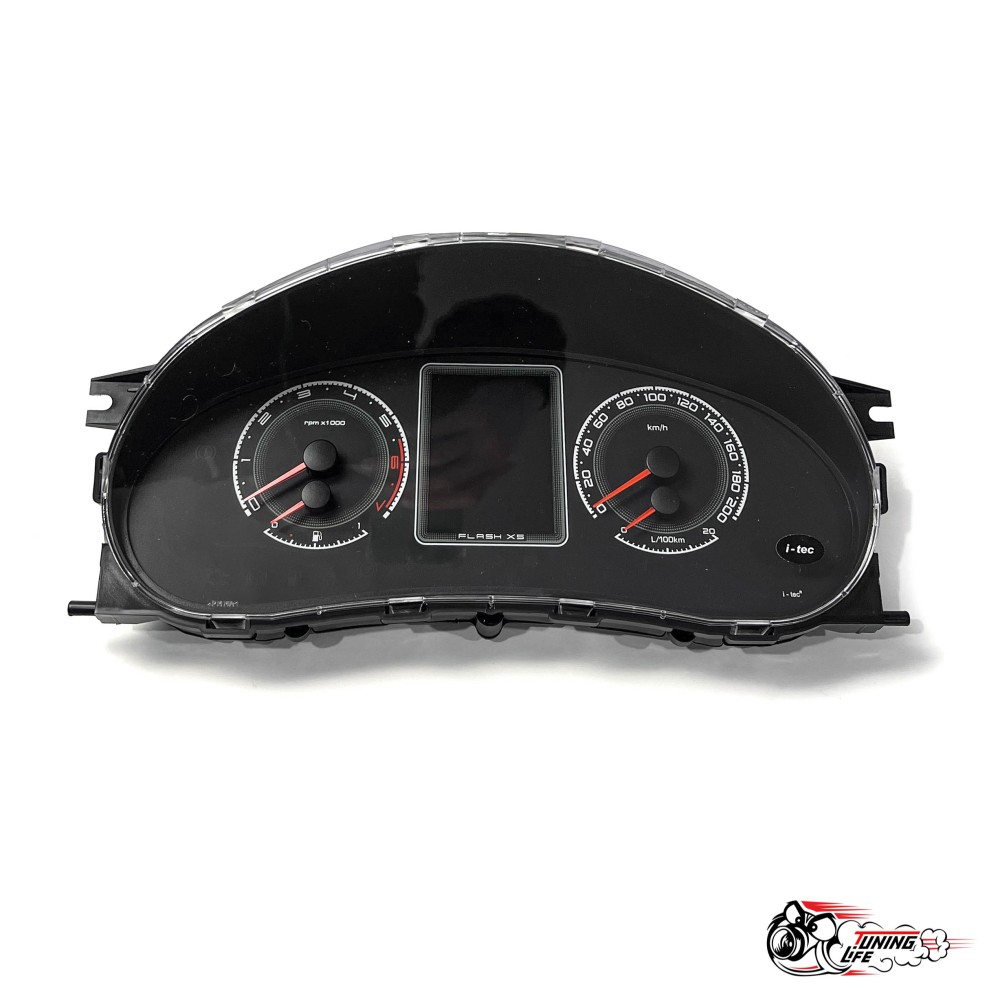

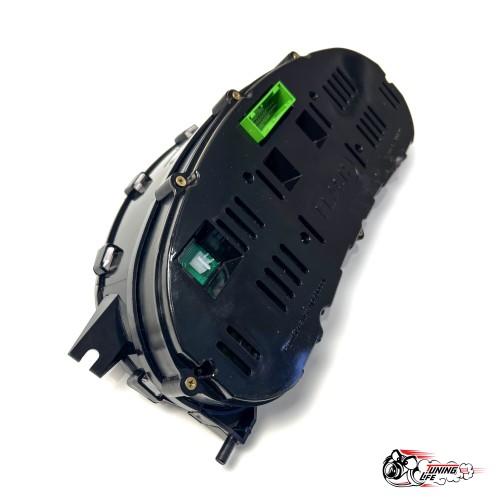

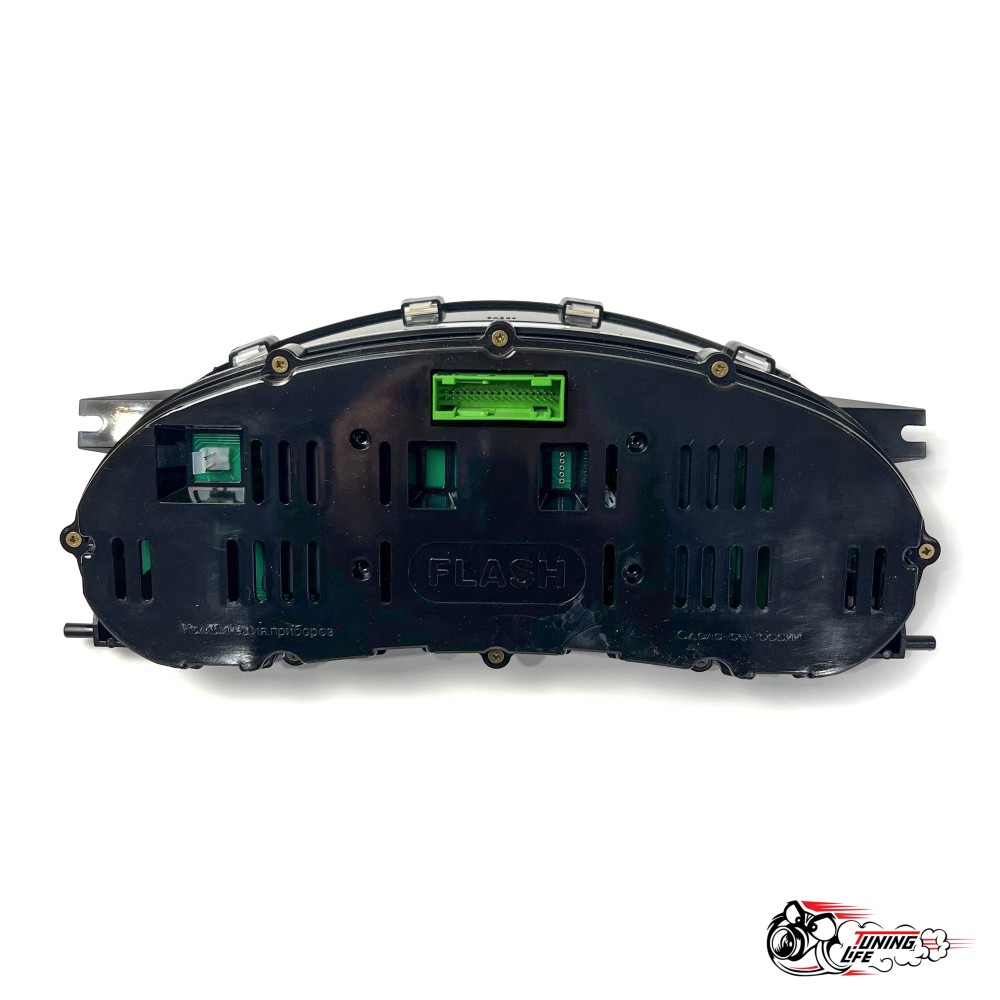

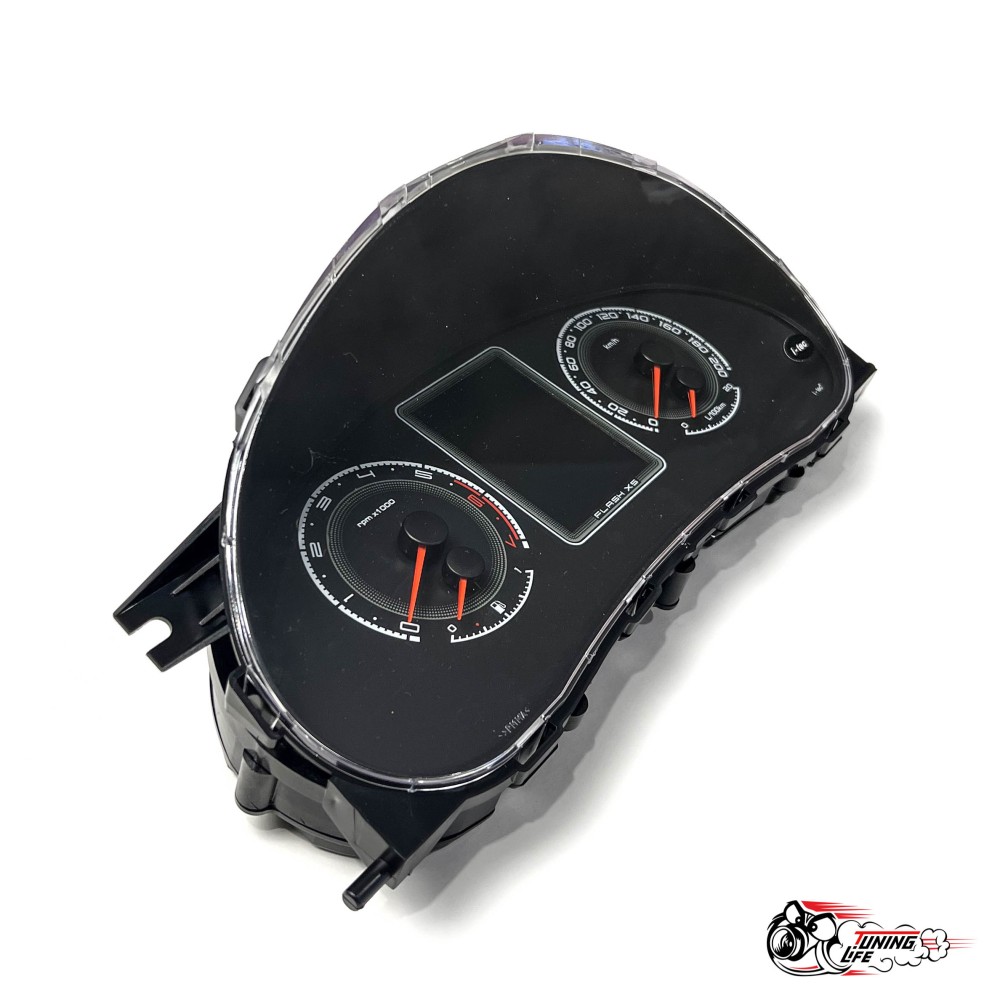

Панель приборов FLASH-X5

Электронная комбинация приборов FLASH Х5 - контрольно-диагностическое устройство для отображения рабочих параметров автомобиля, диагностики и сервисного сопровождения.

Преимущества комбинации приборов «FLASH Х5»:

• Цветная подсветка более 32000 оттенков, любой оттенок можно выбрать самостоятельно.
• Цифровая + аналоговая индикация скорости и оборотов двигателя (максимальные показания цифровых индикаторов - 255 км/ч скорость, 9900 оборотов/минуту);
• Аналогово-дискретная индикация индикация температуры О.Ж. и уровня топлива;
• Маршрутный компьютер, часы, будильник;
• Система сигнализаций и предупреждений;
• Бортовая система диагностики;
• Ознакомительный режим ДЕМО (образец работы будет выложен чуть ниже);
• Современный дизайн и функциональность;
• Светодиодная RGB подсветка (позволяет выбрать более 32000 цветов);
• Таксометр;
• Автоматическое определение типа ЭБУ;
• Режим ТРОПИК (включение вентилятора двигателя по заданной температуре);
• Поддержка электронной педали газа (Е-Газ).

Технические характеристики:

• Рабочий диапазон напряжений питания: от 8 до 24 В.
• Toк потребления в рабочем режиме: от 0,25 до 2 А.
• Ток потребления в режиме стоянки: от 0 до 10 мА.
• Температура окружающей среды при хранении: от -30 до +85 град. С.
• Температура окружающей среды при работе: от -20 до +70 град. С.
• Относительная влажность воздуха до 90% при температуре +40°С.
• Поддерживаемые интерфейсы: K-Line в соответствии с ISO9141 и ISO14210J
• Габаритные размеры: не более 130x130x360 мм.
• Масса (без комплекта принадлежностей): не более 1500 гр.

ФУНКЦИИ:

Маршрутный сервис, включающий в себя:

• Статистику за поездку, текущий и предыдущий день;
• Систему активных предупреждений - бортсеть, контроллер впрыска, низкий уровень топлива, критическая температура двигателя, стояночный тормоз, превышение заданной скорости, возможность гололеда; систему напоминаний о техническом обслуживании (замену масла, фильтров, свечей, ремней).
• Диагностический сервис, позволяющий при наличии ошибок получить их расшифровку в развернутом текстовом виде.
• Просмотреть телеметрические данные.
• Программное обеспечение поддерживает Январь 5.1 / 7.2, BOSCH M1.5.4, , MP7.0 Euro II/III , MP7.9.7 Euro II/III, м 73, м 74.
• Визуальный сервис, когда пользователь сам может выбирать какие параметры он хочет видеть на экране, плюс к этому - выбор шрифтов отображения, регулировка яркости групп индикаторов.
• Система обновления ПО обеспечивает возможность загрузки новых версий программы без извлечения (демонтажа) FLASH X5.

КЭП «FLASH X5» обрабатывает информацию, поступающую от:

• Датчиков скорости и оборотов двигателя;
• Датчика расхода топлива;
• Датчика уровня топлива в баке;
• Датчика температуры двигателя;
• Датчика внешней температуры;
• Электронного блока управления двигателем.

Параметры, измеряемые компьютером КЭП «FLASH X5»:

• Пробег автомобиля (по датчику скорости). Параметры датчика: 6000 имп. на 1 км. пробега;
• Расход топлива в час или на 100 км. (по датчику расхода топлива). Параметры сигналов: 16000 имп. на 1л. топлива;
• Время с дискретностью 1 сек. Точность хода не хуже +/- 2 сек., в сутки;
• Напряжение в бортовой сети автомобиля с точностью 0,1 В + единица младшего значащего разряда в диапазоне 0-24 В;
• Внешнюю температуру с помощью датчика внешней температуры 2115-382810 VDO (ТУ 4573-003-43820854-98);
• Остаток топлива в баке (с помощью штатного датчика топлива).

Комплектация комбинации:

• Комбинация электронных приборов «FLASH Х5»;
• Пакет с комплектом принадлежностей для подключения;
• Коробка упаковочная;

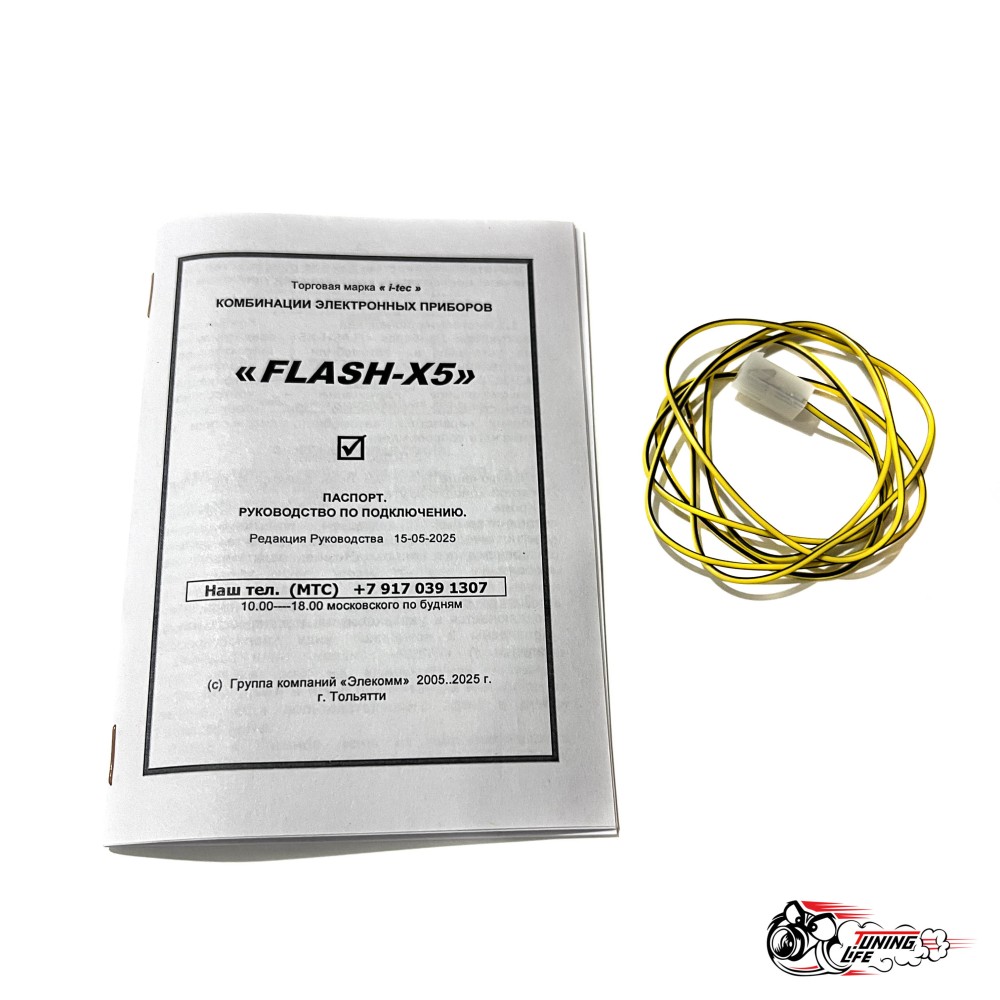

• Паспорт с руководством по подключению.

Применяемость:

• ВАЗ 2170, 2171, 2172 Лада Приора
• ВАЗ 1117, 1118, 1119 Лада Калина
• ВАЗ 2110, 2111, 2112 с евро панелью

Внимание! Для автомобилей семейства Лада Приора с CAN-шиной (автомобили выпускаемые с июля 2012 года) необходим переходник.
